BGP路由协议入门
阅读量:158 次
发布时间:2019-02-28

本文共 14882 字,大约阅读时间需要 49 分钟。

目录


一、BGP

 BGP是自治系统间的路由协议。

1.1 AS 自治系统

 自治系统(Autonomous System,AS ),指的是在同一个组织管理下、使用相同策略的设备的集合。

 不同D的AS 通过AS号区分,AS号取值范围 1 - 65535,其中 64512 - 65535 是私有AS号。IANA负责AS号的分发。

按自治系统分为:

  • 内部网关协议(IGP,Interior Gateway Protocol):运行在AS内部的路由协议,主要解决AS内部的选路问题,发现和计算路由。如:RIP1/RIP2、OSPF、ISIS、EIGRP(思科私有协议)。
  • 外部网关协议(EGP):运行在AS与AS之间的路由协议,他解决AS之间选路问题。如 BGP 等;

1.2 BGP概述

 边界网关协议(Border Gateway Protocol,BGP ) 是一种实现自治系统 AS之间的 路由可达,并选择最佳路由的矢量性协议。

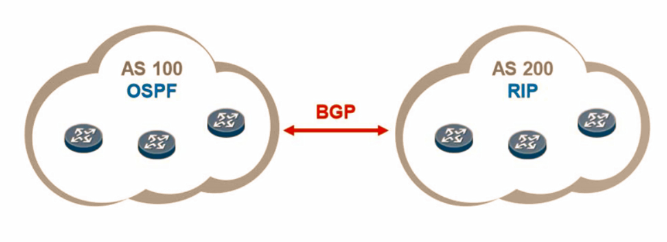

 如下图两个AS 系统 AS 100 和 AS 200,之间通过 BGP协议交换路由进行通信。

在这里插入图片描述

 BGP 早期发布的三个版本分别是 BGP-1(RFC1105)、BGP-2(RFC1163)和 BGP.3(RFC1267),1994年开始使用BGP - 4(RFC1771),2006年之后单播IPv4网络使用的版本是BGP - 4 (RFC4271),其他网络使用的版本是MP-BGP ( RFC4760 )。

BGP的特点︰

  1. BGP能够承载大批量的路由信息,能够支撑大规模网络。
  2. BGP使用TCP作为其传输层协议,目的端口号为179,本地端口号任意,提高了协议的可靠性。(TCP协议是面向连接的,在通信前)
    会先建立连接,是可靠安全的)
  3. BCP是外部路由协议,用来在AS之间传递数据,对稳定性要求非常高。因此用TCP协议的高可靠性来保证BGP协议的稳定性。
  4. BGP的对等体(peer)之间必须逻辑上连通,并进行TCP连接。
  5. BGP对等体 和 IGP对等体不同,BGP对等体(Peer)是指使用TCP建立连接的两端,而非与IGP同概念的直连邻居,只要TCP能够建立连接并不一定需要直连。
  6. BGP本身只负责控制路由,数据转发依然靠静态或IGP路由。
  7. BGP支持无类别域间路由CIDR。
  8. 路由更新时,BGP只发送更新的路由,大大减少了BGP传播路由所占用的带宽,适用于在Internet上传播大量的路由信息。(BGP一开始只会发送保活消息,只有在路由有更新的时候才会发送更新消息。
  9. BGP是一种增强的距离矢量路由协议,从设计上避免了环路的发生。
  10. BGP提供了丰富的路由策略,能够对路由实现灵活的过滤和选择。
  11. BGP提供了防止路由振荡的机制(路由衰减),有效提高了Internet网络的稳定性。
  12. BGP易于扩展,能够适应网络新的发展(ipv4单/组播、vpv4单/组播)
    主要是通过TLV进行扩展。

对等体:

 对等体(peer):在使用TCP协议的同一个网络中,路由器之间有邻居关系就叫对等体。

BGP防环方式:

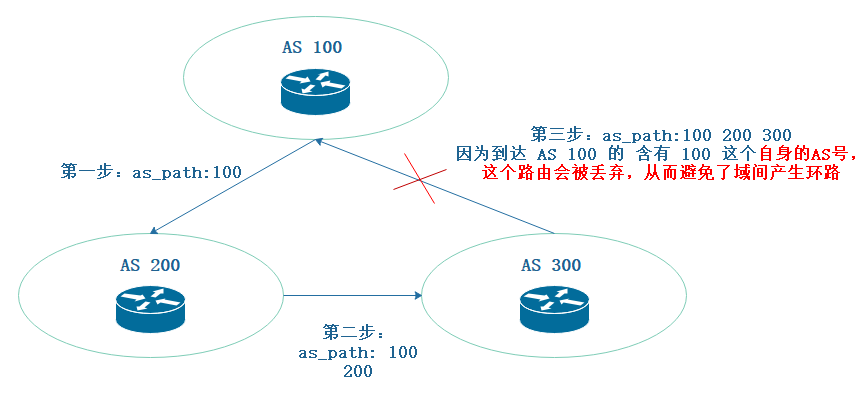

  • AS之间: BGP通过携带 AS_PATH 信息标记途经的AS,AS_Path属性记录了BGP路由传递过程中所经过的AS号,实际上它是一个AS号的列表。BGP路由器不接受AS_Path中包含其自身AS号的路由,
    带有本地AS号的路由将被丢弃,从而避免了域间产生环路。
    在这里插入图片描述
  • AS内部:BGP在AS内学到的路由不会再通告给AS内的BGP邻居(对等体),避免了AS内产生环路。(只会由一个路由器进行发送,其他路由器只负责接收。)(BGP水平分隔)

1.3 BGP分类

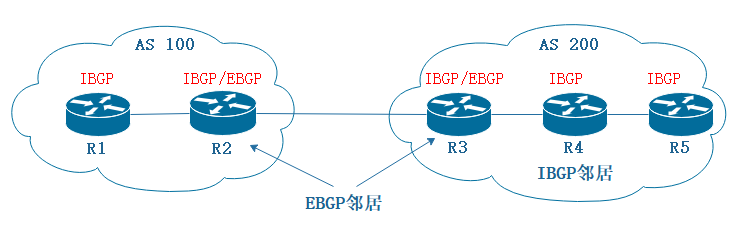

BGP按照运行方式分为 EBGP (External/Exterior BGP)和 IBGP (Internal/Interior BGP)。

  • EBGP:运行于不同AS之间的BGP称为EBGP。为了防止AS间产生环路,当BGP设备接收EBGP对等体发送的路由时,会将带有本地AS号的路由丢弃。
  • IBGP:运行于同一AS内部的BGP称为IBGP。为了防止AS内产生环路,BGP设备不将从IBGP对等体学到的路由通告给其他IGP对等体,并与所有IBGP对等体建立全连接。为了解决IBGP对等体的连接数量太多的问题,BGP设计了路由反射器和BGP联盟。
    在这里插入图片描述

1.4 BGP的路由器号

 BGP的 Router-ID 是一个用于标识BGP设备的32位值,通常是IPv4地址的形式,在BGP会话建立时发送的Open报文中携带。对等体之间建立BGP会话时,每个BGP设备都必须有唯一的Router ID,否则对等体之间不能建立BGP连接。

 BGP的Router-ID在BGP网络中必须是唯一的,可以采用手工配置,也可以让设备自动选取。

  • 缺省情况下,BGP选择设备上的Loopback接口的IPv4地址作为BGP的Router-ID。
  • 如果设备上没有配置Loopback接口,系统会选择接口中最大的IPv4地址作为BCP的Router-iD。
  • 一旦选出Router-ID,除非发生接口地址删除等事件,否则即使配置了更大的地址,也保持原来的Router-ID。

1.5 BGP工作原理

1.5.1 BGP的报文

 BGP对等体间通过以下五种报文进行交互,其中Keepalive报文为周期性发送,其余报文为触发式发送

Open 报文

  • 用于协商BGP对等体的各项参数,主要包括BGP版本(V4)、AS号等信息,建立BGP对等体连接。
  • Open是TCP连接建立后发送的第一个报文。

Update 报文

  • 用于在对等体之间交换路由信息。
  • 连接建立后,有路由需要发送或者路由变化时,发送Update通告对端可达或者撤销路由信息及路径属性。

Notification 报文

  • 用于中断BGP连接。
  • 当BGP在运行中发现错误时,发送Notification报文通告BGP对端,随后与之相关的邻居关系将被关闭。

Keepalive 报文:

  • 用于保持BGP连接。(保活)
  • 定时发送Keepalive报文以保持BGP对等体关系的有效性。
  • 响应收到的正确的open报文

Route-refresh 报文:

  • 用于在改变路由策略后软复位BGP路由表请求对等体重新发送路由信息。只有支持路由刷新(Route-refresh)能力的BGP设备会发送和响应此报文。

1.5.2 BGP状态机

 BGP对等体的交互过程中存在6种状态机:空闲(Idle)、连接(Connect)、活跃(Active)、open报文已发送(OpenSent) 、Open报文已确认(OpenConfirm)和连接已建立(Established)。在BGP对等体建立的过程中,通常可见的3个状态是: Idle、Active 和 Established。

  1. Idle状态 是BGP初始状态。在Idle状态下,BGP拒绝邻居发送的连接请求。只有在收到本设备的 Start事件后,BGP才开始尝试和其它BGP对等体进行TCP连接,并转至Connect状态。

  2. 在Connect状态下,BGP启动连接重传定时器(Connect Retry),等待TCP完成连接。

    ● 如果TCP连接成功,那么BGP向对等体发送Open报文,并转至OpenSent状态;
    ● 如果TCP连接失败,那么BGP转至Active状态,反复尝试连接;
    ● 如果连接重传定时器超时,BGP仍没有收到BGP对等体的响应,那么BGP继续尝试和其它BCP对等体进行TCP连接,停留在Connect状态。

  3. 在Active状态下,BGP总是在试图建立TCP连接。

    ● 如果TCP连接成功,那么BGP向对等体发送Open报文,关闭连接重传定时器,并转至OpenSent状态;
    ● 如果TCP连接失败,那么BGP停留在Active状态;
    ● 如果连接重传定时器超时,BGP仍没有收到BGP对等体的响应,那么BGP转至Connect状态。

  4. 在OpenSent状态下,BGP等待对等体的Open报文,并对收到的Open报文中的AS号、版本号、认证码等进行检查。

    ● 如果收到的Open报文正确,那么BGP发送Keepalive报文,并转至OpenConfirm状态。
    ● 如果发现收到的Open报文有错误,那么BGP发送Notification报文给对等体,并转至Idle状态。

  5. 在OpenConfirm状态下,BGP等待Keepalive或Notification报文。如果收到Keepalive报文,则转至Established状态,如果收到Notification报文,则转至Idle状态。

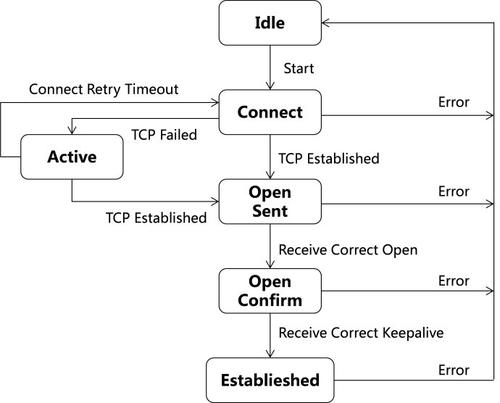

  BGP的报文和状态机图示如下:

在这里插入图片描述

1.5.3 BGP对等体之间交互原则

 BGP设备将最优路由加入BGP路由表,形成BGP路由。BGP设备与对等体建立邻居关系后,采取以下交互原则:

  • 从IBGP对等体获得的BGP路由,BGP设备只发布给它的EBGP对等体;
  • 从EBGP对等体获得的BGP路由,BGP设备发布给它所有EBGP和IBGP对等体;
  • 当存在多条到达同一目的地址的有效路由时,BGP设备只将最优路由发布给对等体;
  • 路由更新时,BGP设备只发送更新的BGP路由;
  • 所有对等体发送的路由,BGP设备都会接收;
  • 所有EBGP对等体在传递过程中下一跳改变;
  • 所有IBGP对等体在传递过程中下一跳不变;
  • 默认EBGP传递时TTL值为1;
  • 默认IBGP传递时TTL值为255。

1.6 BGP路由聚合

BGP路由聚合(汇总)

方案一:创建静态汇总路由

#将这个聚合的路由通告出去[R7]ip route-static 192.168.0.0 255.255.248.0 NULL O#将聚合的路由通告出去,因为在汇总的这个192.168.0.0在路由表中是不存在的,#要把它加入到NNULL0里才能在BGP进程里用上面的network来通告这条路由[R7-bgp] network 192.168.0.0 255.255.248.0

方案二:手动聚合

#配置手动路由聚合用agregate,detail-suppressed 是抑制明细路由的通告,#增加as-set关键字后,该汇总路由将继承明细路由的路径属性,其中对明细路由AS_Path属性可以起到汇总路由防环作用[R7-bgp]aggregate 192.168.0.0 255.255.248.0 detail-suppressed as-set

二、BGP实验

1.1 BGP命令

---配置BGP--------R1(ibgp)与R2、R3、R4、R5、.R6建立邻居关系(R2、R4、R5配置与其相似略)#创建bgp编号为100(也就是AS100)[R1] bgp 100  #创建bgp编号为100(也就是As100)#配置BGP的Router ID[R1-bgp] router-id 1.1.1.1#指定对等体的环回口IP地址及其所属的AS编号[R1-bgp]peer 2.2.2.2 as-number 100#删除对等体配置[R1-bgp]un peer 2.2.2.2#更新发送bgp报文的接口为loopback0接口[R1-bgp]peer 2.2.2.2 connect-interface LoopBackO[R1-bgp]peer 3.3.3.3 as-number 100[R1-bgp]peer 3.3.3.3 connect-interface LoopBacko#ASBR从EBGP邻居学习到的路由传递给IBGP邻居时,修改该路由转发数据到对方AS的数据的下跳为自己[R3-bgp]peer 2.2.2.2 next-hop-local[R3-bgp]peer 1.1.1.1 next-hop-local[R3-bgp]peer 6.6.6.6 next-hop-local#此为ebgp邻居的AS编号[R3-bgp]peer 7.7.7.7 as-number 200[R3-bgp]peer 7.7.7.7 connect-interface LoopBackO#两个as之间用环回口建的邻居要将它们的邻居的最大跳数改为2,默认的是1(因为不是直连而是用loopback0接口,需要经过2个路由,而默认EBGP传递时TTL值为1)[R3-bgp]peer 7.7.7.7 ebgp-max-hop 2#宣告指定的IGP、静态、默认路由进BGP进程[R3-bgp] network 1.1.1.1 255.255.255.255[R3-bgp] network 2.2.2.2 255.255.255.255

2.2 BGP实验

需要按照BGP配置的顺序进行配置

  1. 先配置路由器网关IP;
  2. 配置BGP对等体;peer
  3. 再配置 EBGP 的最大跳数 >= 2; ebgp-max-hop
  4. 再给IBGP对等体 配置下一跳; next-hop-local
  5. EBGP之间配置静态路由,指向回环网卡IP;
  6. 宣告(network)网段或IP,每个EBGP都要宣告所有网段。(前提是各AS内部已经配置了OSPF或RIP,BGP只是AS之间的,AS内部路由要单独配)

2.2.1 BGP实验一

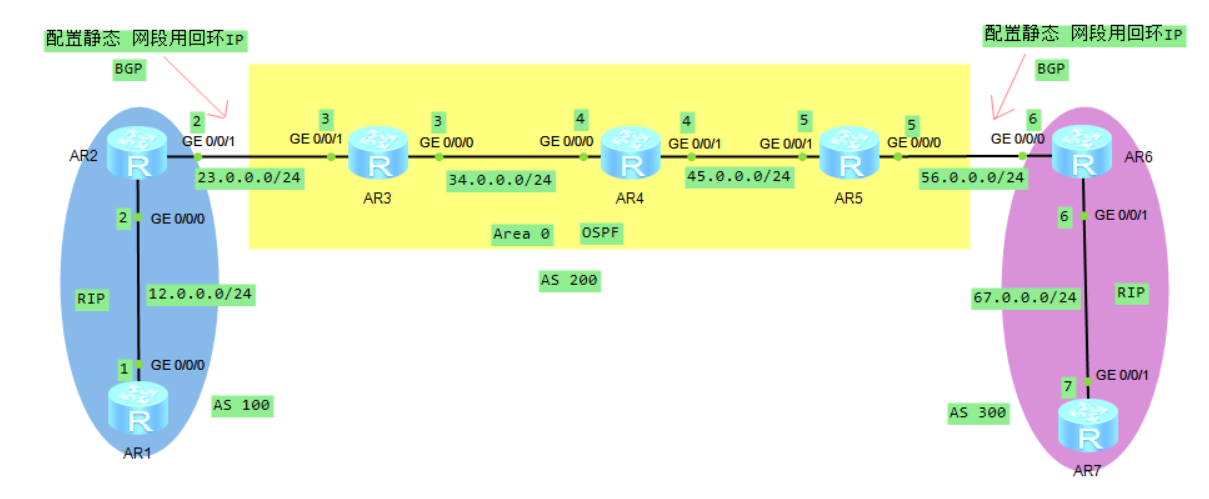

 对下图进行配置,使路由器之间能够互相通信。其中 AS 100 、AS 300 使用 RIP 进行配置路由,AS 200 使用 OSPF 进行配置路由,三个 AS 之间使用 BGP 配置。

在这里插入图片描述

配置命令如下:

【R1 配置】[R1]int g0/0/0[R1-GigabitEthernet0/0/0]ip add 12.0.0.1 24[R1-GigabitEthernet0/0/0]int loo0[R1-LoopBack0]ip add 1.1.1.1 32[R1-LoopBack0]q[R1]rip[R1-rip-1]version 2[R1-rip-1]un summary [R1-rip-1]network 12.0.0.0[R1-rip-1]network 1.0.0.0[R1-rip-1]q[R1]bgp 100[R1-bgp]p	[R1-bgp]peer 2.2.2.2 as-number 100	[R1-bgp]peer 2.2.2.2 connect-interface LoopBack 0【R2 配置】[R2]int g0/0/0[R2-GigabitEthernet0/0/0]ip add 12.0.0.2 24[R2-GigabitEthernet0/0/0]int g0/0/1[R2-GigabitEthernet0/0/1]ip add 23.0.0.2 24[R2-GigabitEthernet0/0/1]int loo0[R2-LoopBack0]ip add 2.2.2.2 32[R2-LoopBack0]q[R2]rip[R2-rip-1]version 2[R2-rip-1]un summary [R2-rip-1]network 12.0.0.0[R2-rip-1]network 23.0.0.0[R2-rip-1]network 2.0.0.0[R2-rip-1]q[R2]bgp 100[R2-bgp]p	[R2-bgp]peer 1.1.1.1 as-number 100[R2-bgp]peer 1.1.1.1 connect-interface LoopBack 0[R2-bgp]peer 3.3.3.3 as-number 200[R2-bgp]peer 3.3.3.3 connect-interface LoopBack 0[R2-bgp]peer 1.1.1.1 next-hop-local [R2-bgp]peer 3.3.3.3 ebgp-max-hop 2[R2-bgp]q[R2]ip route-static 3.3.3.3 32 23.0.0.3[R2]bgp 100[R2-bgp]network 1.1.1.1 32[R2-bgp]network 2.2.2.2 32[R2-bgp]network 3.3.3.3 32【R3 配置】[R3]int g0/0/1[R3-GigabitEthernet0/0/1]ip add 23.0.0.3 24[R3-GigabitEthernet0/0/1]int g0/0/0[R3-GigabitEthernet0/0/0]ip add 34.0.0.3 24[R3-GigabitEthernet0/0/0]int loo0[R3-LoopBack0]ip add 3.3.3.3 32[R3-LoopBack0]q[R3]ospf[R3-ospf-1]area 0[R3-ospf-1-area-0.0.0.0]network 23.0.0.0 0.0.0.255[R3-ospf-1-area-0.0.0.0]network 34.0.0.0 0.0.0.255[R3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0[R3-ospf-1-area-0.0.0.0]q[R3-ospf-1]q[R3]bgp 200[R3-bgp]peer 4.4.4.4 as-number 200[R3-bgp]peer 4.4.4.4 connect-interface LoopBack 0[R3-bgp]peer 5.5.5.5 as-number 200[R3-bgp]peer 5.5.5.5 connect-interface LoopBack 0[R3-bgp]peer 2.2.2.2 as-number 100[R3-bgp]peer 2.2.2.2 connect-interface LoopBack 0[R3-bgp]peer 4.4.4.4 next-hop-local [R3-bgp]peer 5.5.5.5 next-hop-local[R3-bgp]peer 2.2.2.2 ebgp-max-hop 2 [R3-bgp]q[R3]ip route-static 2.2.2.2 32 23.0.0.2[R3]bgp 200[R3-bgp]network 3.3.3.3 32[R3-bgp]network 4.4.4.4 32[R3-bgp]network 5.5.5.5 32[R3-bgp]network 2.2.2.2 32【R4 配置】[R4]int g0/0/0[R4-GigabitEthernet0/0/0]ip add 34.0.0.4 24[R4-GigabitEthernet0/0/0]int g0/0/1[R4-GigabitEthernet0/0/1]ip add 45.0.0.4 24[R4-GigabitEthernet0/0/1]int loo0[R4-LoopBack0]ip add 4.4.4.4 32[R4-LoopBack0]q[R4]ospf[R4-ospf-1]area 0[R4-ospf-1-area-0.0.0.0]network 34.0.0.0 0.0.0.255[R4-ospf-1-area-0.0.0.0]network 45.0.0.0 0.0.0.255[R4-ospf-1-area-0.0.0.0]network 4.4.4.4 0.0.0.0[R4-ospf-1-area-0.0.0.0] q[R4-ospf-1]q[R4]bgp 200[R4-bgp]peer 3.3.3.3 as-number 200[R4-bgp]peer 3.3.3.3 connect-interface LoopBack 0[R4-bgp]peer 5.5.5.5 as-number 200[R4-bgp]peer 5.5.5.5 connect-interface LoopBack 0【R5 配置】[R5]int g0/0/1[R5-GigabitEthernet0/0/1]ip add 45.0.0.5 24[R5-GigabitEthernet0/0/1]int g0/0/0[R5-GigabitEthernet0/0/0]ip add 56.0.0.5 24[R5-GigabitEthernet0/0/0]int loo0[R5-LoopBack0]ip add 5.5.5.5 32[R5-LoopBack0]q[R5]ospf[R5-ospf-1]area 0[R5-ospf-1-area-0.0.0.0]network 45.0.0.0 0.0.0.255[R5-ospf-1-area-0.0.0.0]network 56.0.0.0 0.0.0.255[R5-ospf-1-area-0.0.0.0]network 5.5.5.5 0.0.0.0[R5-ospf-1-area-0.0.0.0]q[R5-ospf-1]q[R5]bgp 200[R5-bgp]peer 3.3.3.3 as-number 200[R5-bgp]peer 3.3.3.3 connect-interface LoopBack 0[R5-bgp]peer 4.4.4.4 as-number 200[R5-bgp]peer 4.4.4.4 connect-interface LoopBack 0[R5-bgp]peer 6.6.6.6 as-number 300[R5-bgp]peer 6.6.6.6 connect-interface LoopBack 0[R5-bgp]peer 6.6.6.6 ebgp-max-hop 2[R5-bgp]q[R5]ip route-static 6.6.6.6 32 56.0.0.6[R5]bgp 200[R5-bgp]network 3.3.3.3 32[R5-bgp]network 4.4.4.4 32[R5-bgp]network 5.5.5.5 32[R5-bgp]network 6.6.6.6 32【R6 配置】[R6]int g0/0/0[R6-GigabitEthernet0/0/0]ip add 56.0.0.6 24[R6-GigabitEthernet0/0/0]int g0/0/1[R6-GigabitEthernet0/0/1]ip add 67.0.0.6 24[R6-GigabitEthernet0/0/1]int loo0[R6-LoopBack0]ip add 6.6.6.6 32[R6-LoopBack0]q[R6]rip[R6-rip-1]versio	[R6-rip-1]version 2[R6-rip-1]un summary [R6-rip-1]network 56.0.0.0[R6-rip-1]network 67.0.0.0[R6-rip-1]network 6.0.0.0[R6-rip-1]q[R6]bgp 300[R6-bgp]peer 7.7.7.7 as-number 300[R6-bgp]peer 7.7.7.7 connect-interface LoopBack 0[R6-bgp]peer 5.5.5.5 as-number 200[R6-bgp]peer 5.5.5.5 connect-interface LoopBack 0[R6-bgp]peer 7.7.7.7 next-hop-local [R6-bgp]peer 5.5.5.5 ebgp-max-hop 2[R6-bgp]q[R6]ip route-static 5.5.5.5 32 56.0.0.5[R6]bgp 300[R6-bgp]network 5.5.5.5 32[R6-bgp]network 6.6.6.6 32[R6-bgp]network 7.7.7.7 32【R7 配置】[R7]int g0/0/1[R7-GigabitEthernet0/0/1]ip add 67.0.0.7 24[R7-GigabitEthernet0/0/1]int loo0[R7-LoopBack0]ip add 7.7.7.7 32[R7-LoopBack0]q[R7]rip[R7-rip-1]version 2[R7-rip-1]un summary [R7-rip-1]network 67.0.0.0	[R7-rip-1]network 7.0.0.0[R7-rip-1]q[R7]bgp 300[R7-bgp]peer 6.6.6.6 as-number 300[R7-bgp]peer 6.6.6.6 connect-interface LoopBack 0

实验结果:每个路由器的回环IP地址都能够互相ping通。

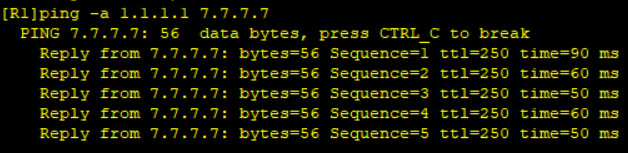

如 R1 执行:ping -a 1.1.1.1 7.7.7.7 。结果:
在这里插入图片描述

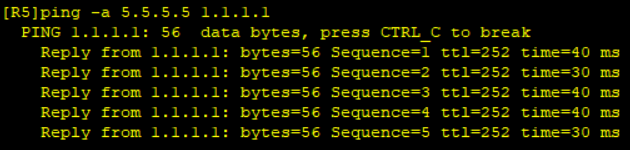

如 R5 执行:ping -a 5.5.5.5 1.1.1.1 。结果:
在这里插入图片描述

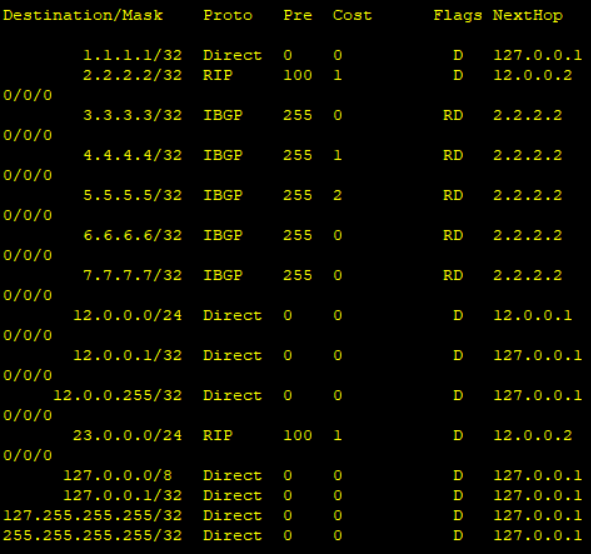

如 R1 执行:dis ip routing-table。结果:

在这里插入图片描述

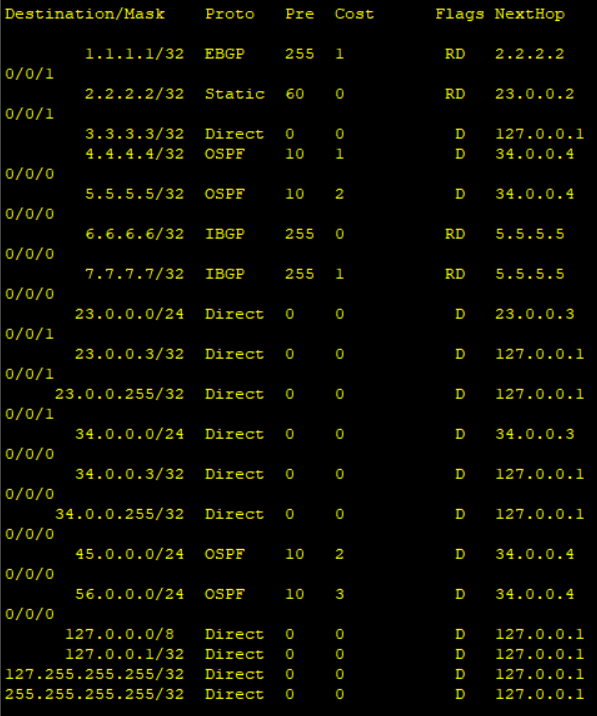

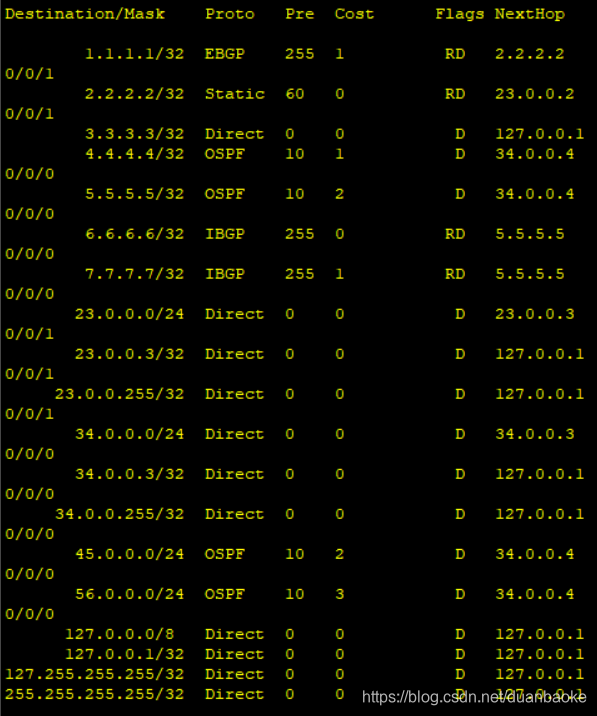

如 R3 执行:dis ip routing-table。结果:

在这里插入图片描述

2.2.2 BGP实验二

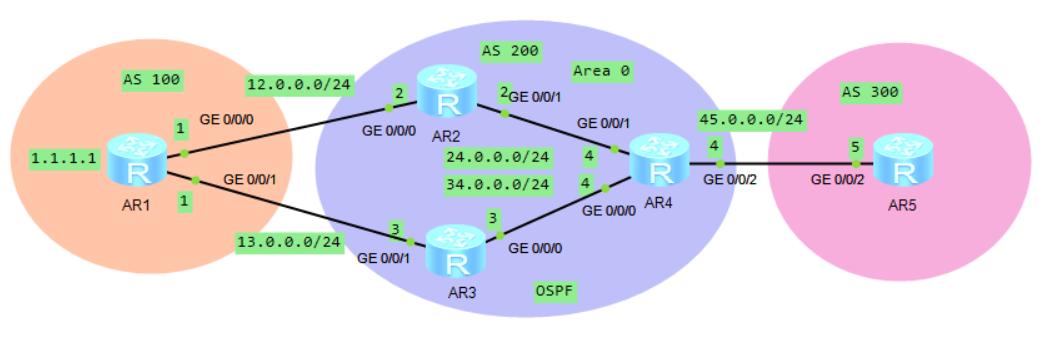

实验内容:使1.1.1.1 能ping通 5.5.5.5。

在这里插入图片描述
配置内容:

【R1】【第一步】[R1]int g0/0/0[R1-GigabitEthernet0/0/0]ip add 12.0.0.1 24[R1-GigabitEthernet0/0/0]int g0/0/1[R1-GigabitEthernet0/0/1]ip add 13.0.0.1 24[R1-GigabitEthernet0/0/1]q[R1]int LoopBack 0[R1-LoopBack0]ip add 1.1.1.1 32[R1-LoopBack0]q【第二步】[R1]bgp 100[R1-bgp]peer 2.2.2.2 as-number 200[R1-bgp]peer 2.2.2.2 connect-interface LoopBack 0[R1-bgp]peer 3.3.3.3 as-number 200[R1-bgp]peer 3.3.3.3 connect-interface LoopBack 0【第三步】[R1-bgp]peer 2.2.2.2 ebgp-max-hop 2[R1-bgp]peer 3.3.3.3 ebgp-max-hop 2[R1-bgp]q【第四步】[R1]ip route-static 2.2.2.2 32 12.0.0.2[R1]ip route-static 3.3.3.3 32 13.0.0.3【第五步】[R1]bgp 100[R1-bgp]network 1.1.1.1 32[R1-bgp]network 2.2.2.2 32[R1-bgp]network 3.3.3.3 32[R1-bgp]q【R2】【第一步】[R2]int g0/0/0[R2-GigabitEthernet0/0/0]ip add 12.0.0.2 24[R2-GigabitEthernet0/0/0]int g0/0/1[R2-GigabitEthernet0/0/1]ip add 24.0.0.2 24[R2-GigabitEthernet0/0/1]int loo0[R2-LoopBack0]ip add 2.2.2.2 32[R2-LoopBack0]q[R2]ospf[R2-ospf-1]area 0[R2-ospf-1-area-0.0.0.0]net	[R2-ospf-1-area-0.0.0.0]network 12.0.0.0 0.0.0.255[R2-ospf-1-area-0.0.0.0]net	[R2-ospf-1-area-0.0.0.0]network 24.0.0.0 0.0.0.255[R2-ospf-1-area-0.0.0.0]net	[R2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0q【第二步】[R2]bgp 200[R2-bgp]peer 1.1.1.1 as-number 100[R2-bgp]peer 1.1.1.1 connect-interface LoopBack 0[R2-bgp]peer 4.4.4.4 as-number 200[R2-bgp]peer 4.4.4.4 connect-interface LoopBack 0[R2-bgp]peer 3.3.3.3 as-number 200[R2-bgp]peer 3.3.3.3 connect-interface LoopBack 0【第三步】[R2-bgp]peer 1.1.1.1 ebgp-max-hop 2【第四步】[R2-bgp]peer 4.4.4.4 next-hop-local [R2-bgp]q【第五步】[R2]ip route-static 1.1.1.1 32 12.0.0.1【第六步】[R2]bgp 200[R2-bgp]network 2.2.2.2 32[R2-bgp]network 1.1.1.1 32[R2-bgp]network 4.4.4.4 32【R3】【第一步】[R3]int g0/0/1[R3-GigabitEthernet0/0/1]ip add 13.0.0.3 24[R3-GigabitEthernet0/0/1]int g0/0/0[R3-GigabitEthernet0/0/0]ip add 34.0.0.3 24[R3-GigabitEthernet0/0/0]int loo0[R3-LoopBack0]ip add 3.3.3.3 32[R3-LoopBack0]q[R3]ospf[R3-ospf-1]area 0[R3-ospf-1-area-0.0.0.0]network 13.0.0.0 0.0.0.255[R3-ospf-1-area-0.0.0.0]network 34.0.0.0 0.0.0.255[R3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0q【第二步】[R3]bgp 200[R3-bgp]peer 1.1.1.1 as-number 100[R3-bgp]peer 1.1.1.1 connect-interface LoopBack 0[R3-bgp]peer 2.2.2.2 as-number 200[R3-bgp]peer 2.2.2.2 connect-interface LoopBack 0[R3-bgp]peer 4.4.4.4 as-number 200[R3-bgp]peer 4.4.4.4 connect-interface LoopBack 0【第三步】[R3-bgp]peer 1.1.1.1 ebgp-max-hop 2【第四步】[R3-bgp]peer 4.4.4.4 next-hop-local 【第五步】[R3]ip route-static 1.1.1.1 32 13.0.0.1【第六步】[R3]bgp 200[R3-bgp]network 3.3.3.3 32[R3-bgp]network 1.1.1.1 32[R3-bgp]network 4.4.4.4 32【R4】【第一步】[R4]int g0/0/1[R4-GigabitEthernet0/0/1]ip add 24.0.0.4 24[R4-GigabitEthernet0/0/1]int g0/0/0[R4-GigabitEthernet0/0/0]ip add 34.0.0.4 24[R4-GigabitEthernet0/0/0]int g0/0/2[R4-GigabitEthernet0/0/2]ip add 45.0.0.4 24[R4-GigabitEthernet0/0/2]int loo0[R4-LoopBack0]ip add 4.4.4.4 32[R4-LoopBack0]q[R4]ospf[R4-ospf-1]area 0[R4-ospf-1-area-0.0.0.0]network 24.0.0.0 0.0.0.255[R4-ospf-1-area-0.0.0.0]network 34.0.0.0 0.0.0.255[R4-ospf-1-area-0.0.0.0]network 45.0.0.0 0.0.0.255[R4-ospf-1-area-0.0.0.0]network 4.4.4.4 0.0.0.0q【第二步】[R4]bgp 200[R4-bgp]peer 2.2.2.2 as-number 200[R4-bgp]peer 2.2.2.2 connect-interface LoopBack 0[R4-bgp]peer 3.3.3.3 as-number 200[R4-bgp]peer 3.3.3.3 connect-interface LoopBack 0[R4-bgp]peer 5.5.5.5 as-number 300[R4-bgp]peer 5.5.5.5 connect-interface LoopBack 0【第三步】[R4-bgp]peer 5.5.5.5 ebgp-max-hop 2【第四步】[R4-bgp]peer 2.2.2.2 next-hop-local [R4-bgp]peer 3.3.3.3 next-hop-local [R4-bgp]q【第五步】[R4]ip route-static 5.5.5.5 32 45.0.0.5【第六步】[R4]bgp 200[R4-bgp]network 5.5.5.5 32[R4-bgp]network 4.4.4.4 32[R4-bgp]network 2.2.2.2 32[R4-bgp]network 3.3.3.3 32【R5】[R5]int g0/0/2[R5-GigabitEthernet0/0/2]ip add 45.0.0.5 24[R5-GigabitEthernet0/0/2]int loo0[R5-LoopBack0]ip add 5.5.5.5 32[R5-LoopBack0]q[R5]bgp 300[R5-bgp]peer 4.4.4.4 as-number 200[R5-bgp]peer 4.4.4.4 connect-interface LoopBack 0[R5-bgp]peer 4.4.4.4 ebgp-max-hop 2[R5-bgp]q[R5]ip route-static 4.4.4.4 32 45.0.0.4[R5]bgp 300[R5-bgp]network 4.4.4.4 32[R5-bgp]network 5.5.5.5 32

实验结果:R1执行:

在这里插入图片描述
能ping通。

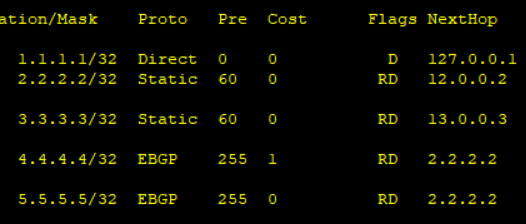

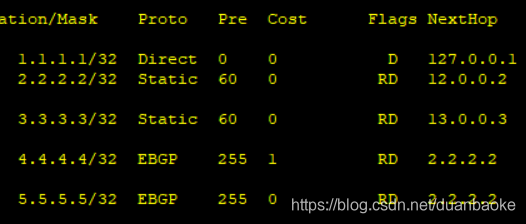

如 R1 执行:dis ip routing-table。部分结果:

在这里插入图片描述

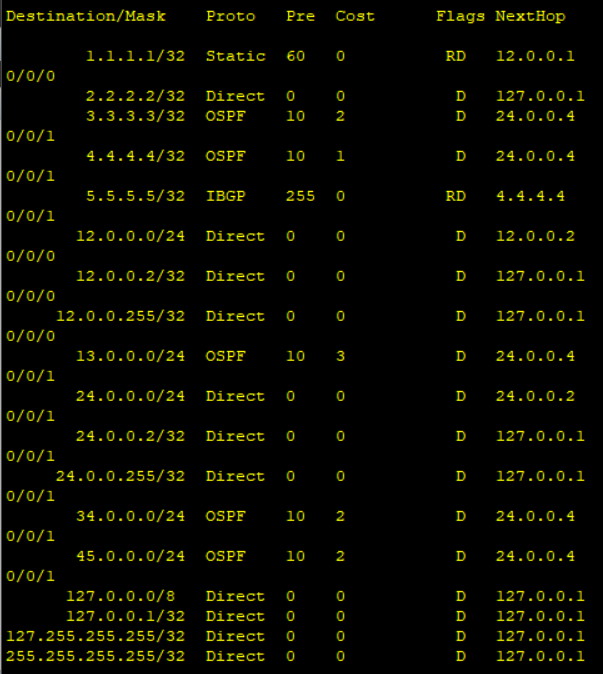

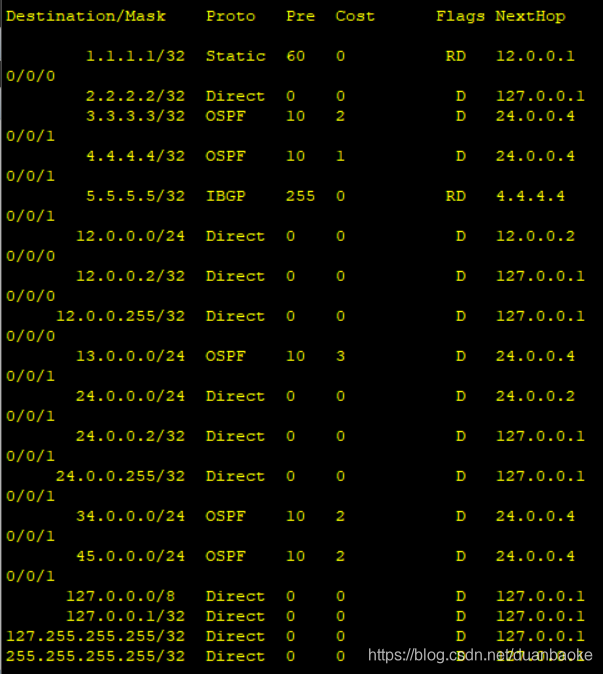

如 R2 执行:dis ip routing-table。结果:

在这里插入图片描述

配置注意点

  1. 要按照步骤从上到下进行配置
  2. 建立对等体注意点
    ● 直连建立对等体需要注意的点:
     建立IBGP对等体时要让下一跳可达,处于边界的IBGP对等体需要将下一跳指向自己,这样才能建立IBGP对等体。

● 用环回口建立邻居需要注意的点:

 需要修改更新源,默认更新源是物理口,需要修改成环回口。建立IBGP对等体时要保障下一跳可达,处于边界的IEGP对等体需要将下一跳指向自己,这样才能建立IBGP对等体。

 建立EBGP对等体时因为EBGP只能传一跳,因而,在建立BBGP对等体时,需要修改EBGP多跳的跳数为2以上(自己环回到对端环回是两跳,默认一跳)

●关于为什么要用环回口建邻居:

 原因是环回口稳定,只要路由器启动着,环回口就不DOWN,而物理链路可能会受线路或者接口等因素的影响导致对等体关系有问题,因而一般BGP建立对等体都是环回口来建
